Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — VUNESP 2020
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- vu058397
- Banca
- VUNESP
- Órgão
- EBSERH
- Ano
- 2020
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

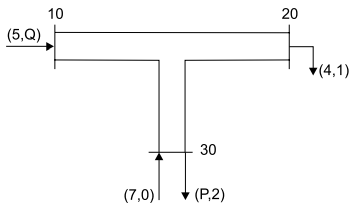

A figura ilustra um sistema elétrico de potência ideal e sem perdas, que possui três barras: 10, 20 e 30. Nessas barras, há geradores e consumidores, que são representados por setas que incidem e divergem das barras, respectivamente. As potências ativa e reativa fornecidas e consumidas em cada uma das barras estão representadas pelos números separados por vírgulas, entre parênteses. Por exemplo, o gerador (seta incidente) conectado na barra 10 injeta 5 unidades de potência ativa e Q unidades de potência reativa.
Sendo assim, assinale a alternativa que apresenta, correta e respectivamente, a potência ativa P consumida pela carga da barra 30, em termos de unidades de potência ativa, e a potência reativa Q fornecida pelo gerador da barra 10, em unidades de potência reativa. Para tanto, considere que o sistema opera de forma estável, com equilíbrio entre geração e consumo.
Sendo assim, assinale a alternativa que apresenta, correta e respectivamente, a potência ativa P consumida pela carga da barra 30, em termos de unidades de potência ativa, e a potência reativa Q fornecida pelo gerador da barra 10, em unidades de potência reativa. Para tanto, considere que o sistema opera de forma estável, com equilíbrio entre geração e consumo.- A8 e 3.
- B3 e 8.
- C2 e 5.
- D1 e 3.
- E3 e 1.
