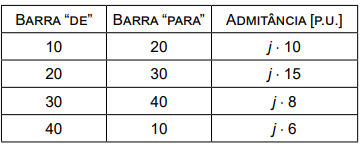

Um circuito trifásico, simétrico e equilibrado pode ser representado pelo seu circuito equivalente de sequência positiva. Esse circuito possui quatro barras (10, 20, 30 e 40), e as admitâncias de sequência positiva que conectam essas barras estão apresentadas na tabela.
Assinale a alternativa que apresenta corretamente o valor do elemento da diagonal principal da matriz de admitâncias nodais de sequência positiva desse circuito, que se refere ao nó 30.
Assinale a alternativa que apresenta corretamente o valor do elemento da diagonal principal da matriz de admitâncias nodais de sequência positiva desse circuito, que se refere ao nó 30.- Aj·23 [p.u.].
- Bj·25 [p.u.].
- Cj·39 [p.u.].
- Dj·8 [p.u.].
- Ej·6 [p.u.].
