Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — VUNESP 2020
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- vu058399
- Banca
- VUNESP
- Órgão
- EBSERH
- Ano
- 2020
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

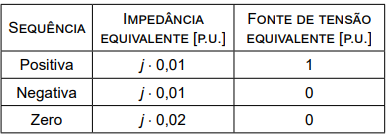

Um circuito trifásico de sequência positiva (ABC) pode ser representado pelos seus equivalentes de Thévenin de sequência positiva, negativa e zero, conforme a tabela.
Essa representação é utilizada para simplificar a representação do circuito trifásico quando são efetuados os cálculos de curto-circuito. Nesse contexto, assinale a alternativa que apresenta corretamente o valor do módulo da corrente de curto-circuito, em [p.u.], na fase A desse circuito, quando ocorre um curto-circuito franco do tipo fase-terra (AN).
Essa representação é utilizada para simplificar a representação do circuito trifásico quando são efetuados os cálculos de curto-circuito. Nesse contexto, assinale a alternativa que apresenta corretamente o valor do módulo da corrente de curto-circuito, em [p.u.], na fase A desse circuito, quando ocorre um curto-circuito franco do tipo fase-terra (AN).- A100.
- B75.
- C50.
- D25.
- E20.
