Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — VUNESP 2020
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- vu058402
- Banca
- VUNESP
- Órgão
- EBSERH
- Ano
- 2020
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

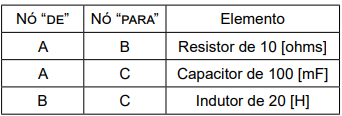

Um circuito elétrico possui três nós (A, B e C) e é alimentado por uma fonte de tensão em corrente alternadaνAB(t) = 20 / √2· cos (t) [V]. A parcela passiva desse circuitoé descrita pela tabela que indica os nós em que seencontram ligados os seguintes elementos:
O valor da corrente fornecida pela fonte, em [A], é:
O valor da corrente fornecida pela fonte, em [A], é:- A2 / √2· cos (t+45°)
- B2√2· cos (t+45°)
- C2√2· cos (t - 45°)
- D2· cos (t+45°)
- E2· cos (t - 45°)
