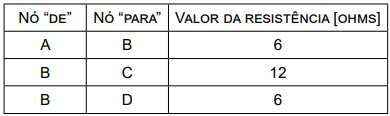

Um circuito resistivo possui quatro nós (A, B, C e D) e é alimentado por duas fontes de tensão em corrente contínua VAD = 20 [V] e VCD = 40 [V]. A parcela passiva desse circuito é descrita pela tabela que indica os nós em que se encontram ligadas as resistências.
Segundo o princípio da superposição, o valor da parcela da corrente que circula na resistência que se encontra entre os nós A e B, devida exclusivamente à fonte que se encontra entre os nós A e D, é
Segundo o princípio da superposição, o valor da parcela da corrente que circula na resistência que se encontra entre os nós A e B, devida exclusivamente à fonte que se encontra entre os nós A e D, é- A6 [A].
- B5 [A].
- C4 [A].
- D3 [A].
- E2 [A].
