Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — VUNESP 2020

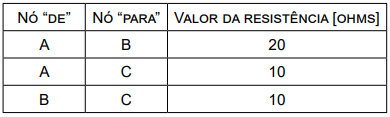

Um circuito resistivo possui três nós (A, B e C) e é alimentado por uma fonte de tensão em corrente contínua VAB = 20 [V]. A parcela passiva desse circuito é descrita pela tabela que indica os nós em que se encontram ligadas as resistências.O valor da corrente que circula na resistência que se encontra entre os nós A e B é

1. A4,0 [A].
2. B2,0 [A].
3. C1,0 [A].
4. D0,5 [A].
5. E0,4 [A].
