Questão de Engenharia Civil — Análise Estrutural — VUNESP 2020

Engenharia CivilAnálise Estrutural
Código
vu059611
Banca
VUNESP
Órgão
Prefeitura de Cananéia - SP
Ano
2020
Nível
Superior
Cargo
Engenheiro Civil

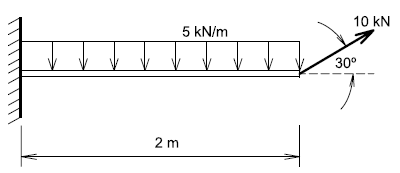

A viga em balanço da figura está submetida a uma carga uniformemente distribuída de 5 kN/m ao longo de seu comprimento e a uma carga de 10 kN com inclinação de 30º na extremidade livre.Imagem associada para resolução da questãoO esforço cortante no engastamento é
  1. A5,0 kN.
  2. B7,5 kN.
  3. C10,0 kN.
  4. D12,5 kN.
  5. E15,0 kN.
Revelar gabarito e comentário

GabaritoA — 5,0 kN.
