Questão de Engenharia Civil — Estruturas Metálicas — VUNESP 2020
Engenharia CivilEstruturas Metálicas
- Código
- vu062162
- Banca
- VUNESP
- Órgão
- SEMAE
- Ano
- 2020
- Nível
- Superior
- Cargo
- SeMAE - Engenharia Civil

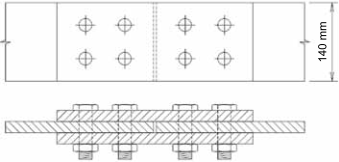

A figura representa uma ligação metálica de duas chapas de 20 mm de espessura por 140 mm de largura, com talas de mesma seção transversal e por 8 parafusos de 20 mm de diâmetro.
Considere que o furo padrão deve ter folga de 1,5 mm e que o corte por punção danifica parte do material da chapa, exigindo um acréscimo no diâmetro do furo de 2,0 mm. Nesse caso, a área líquida da seção furada para o cálculo da tensão será:
Considere que o furo padrão deve ter folga de 1,5 mm e que o corte por punção danifica parte do material da chapa, exigindo um acréscimo no diâmetro do furo de 2,0 mm. Nesse caso, a área líquida da seção furada para o cálculo da tensão será:- A9,30 cm²
- B16,30 cm²
- C18,60 cm²
- D22,40 cm²
- E28,00 cm²
