Questão de Engenharia Civil — Estruturas — VUNESP 2021

Engenharia CivilEstruturas
Código
vu064222
Banca
VUNESP
Órgão
Prefeitura de Jaguariúna - SP
Ano
2021
Nível
Superior
Cargo
Engenheiro Civil

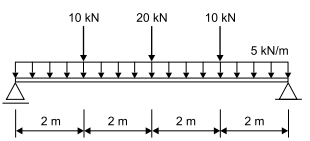

A viga simplesmente apoiada da figura a seguir está submetida a uma carga uniformemente distribuída de 5 kN/m ao longo de seu vão e a três cargas concentradas, respectivamente, de 10 kN, 20 kN e 10 kN.Imagem associada para resolução da questãoO momento fletor máximo na viga é
  1. A80 kNm.
  2. B100 kNm.
  3. C150 kNm.
  4. D180 kNm.
  5. E200 kNm.
Revelar gabarito e comentário

GabaritoB — 100 kNm.

Link permanente: /questoes/vu064222
