Questão de Arquitetura — Tecnologia das Construções — VUNESP 2022
ArquiteturaTecnologia das Construções
- Código
- vu066114
- Banca
- VUNESP
- Órgão
- AL-SP
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista Legislativo - Arquitetura

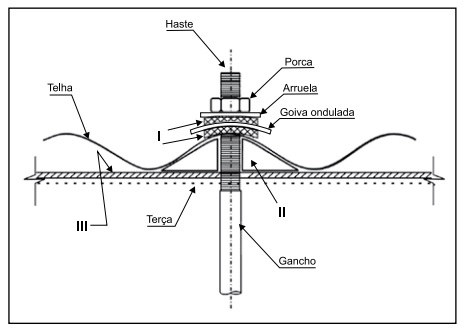

Considere o detalhe de fixação a seguir, extraído de norma técnica aplicável ao projeto de coberturas em telhas de alumínio. Considere ainda que o projeto ao qual o detalhe servirá como referência prevê que as telhas de alumínio serão apoiadas em terças de aço.
Os elementos I, II e III correspondem a:
Os elementos I, II e III correspondem a:- A(I) arruelas de pressão, para fixação, (II) mata-juntas para vedação longitudinal e (III) preenchimento de junta, com espessura correspondente à largura da junta entre a telha e a terça.
- B(I) arruelas de guarnição, para vedação à infiltração de água, (II) calço no formato da telha e (III) fita de isolamento, com espessura mínima de 3 mm e mesma largura do apoio.
- C(I) arruelas de pressão, para fixação, (II) calço no formato da telha e (III) preenchimento de junta, com espessura correspondente à largura da junta entre a telha e a terça.
- D(I) arruelas de guarnição, para vedação à infiltração de água, (II) mata-juntas para vedação longitudinal e (III) fita de isolamento, com espessura mínima de 3 mm e mesma largura do apoio.
- E(I) arruelas de guarnição, para vedação à infiltração de água, (II) calço no formato da telha e (III) preenchimento de junta, com espessura correspondente à largura da junta entre a telha e a terça.
