Questão de Arquitetura — Sistemas Estruturais — VUNESP 2022
ArquiteturaSistemas Estruturais
- Código
- vu066125
- Banca
- VUNESP
- Órgão
- AL-SP
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista Legislativo - Arquitetura

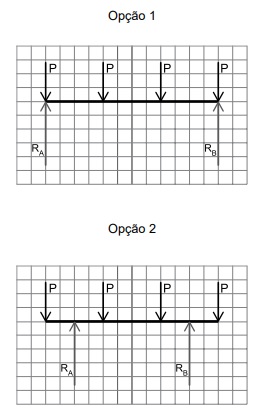

Considere as situações a seguir, estudadas em um projeto como possibilidades de solução estrutural, com amplas repercussões sobre a arquitetura. Nas duas situações, trata-se de um mesmo carregamento de uma viga por quatro cargas concentradas P, equidistantes e de igual intensidade. RA e RB, as reações de apoio, indicam a posição dos apoios, que é o que varia entre as duas opções, permanecendo o mesmo o comprimento total da viga. Na Opção 1, situação inicial, os apoios são colocados nas extremidades da viga. Na Opção 2, para a qual se propõe alterar o projeto, o vão é reduzido, deslocando-se os apoios para o ponto médio entre as extremidades da viga e a primeira carga entre apoios, conforme ilustração.
São resultados esperados dessa alteração, considerando-se apenas os fatores descritos,
São resultados esperados dessa alteração, considerando-se apenas os fatores descritos,- Aredução dos momentos M máximos, na região central da viga, com aumento da intensidade das cortantes Q, junto aos apoios.
- Baumento dos momentos M máximos, na região central da viga, e da intensidade das cortantes Q, junto aos apoios.
- Cmanutenção inalterada dos valores dos momentos M máximos, na região central da viga, e da intensidade das cortantes Q, junto aos apoios.
- Daumento dos momentos M máximos, na região central da viga, mantendo-se a intensidade das cortantes Q igual nas duas soluções.
- Eredução dos momentos M máximos, na região central da viga, mantendo-se a intensidade das cortantes Q igual nas duas soluções.
