Questão de Arquitetura — Conforto Acústico — VUNESP 2022
ArquiteturaConforto Acústico
- Código
- vu066128
- Banca
- VUNESP
- Órgão
- AL-SP
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista Legislativo - Arquitetura

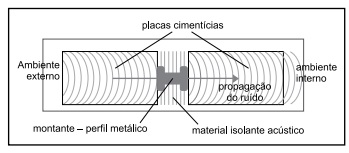

Por necessidade de expansão de atividades de atendimento ao público, um edifício fechou, provisoriamente, com parede cega, vedando inteiramente o vão existente, uma área coberta, anteriormente aberta para uma avenida de tráfego intenso. Para isso, foram utilizadas placas cimentícias planas, com espessura de 8 mm, em ambas as faces da parede, fixadas a montantes verticais equidistantes em aço, em perfil “I”, formando uma parede dupla, sendo que no vazio entre as placas foi colocada camada de material com isolamento acústico adequado, compatível com os níveis de ruído existentes, conforme especificações do fabricante e um cálculo que levava em conta uma seção típica “placa cimentícia-camada isolante-placa cimentícia”. Tal solução vem apresentando níveis de ruído interno inadequados, que estão sendo atribuídos à propagação de ruído pelos montantes de aço, conforme desenho esquemático a seguir.
(Adaptado de Meisser, 1973, apud HAX, 2002, p. 21 – Desenho Rotta, R., 2007)Dado: As hachuras não correspondem ao prescrito em normas brasileiras.Tal fenômeno corresponde ao conceito de
(Adaptado de Meisser, 1973, apud HAX, 2002, p. 21 – Desenho Rotta, R., 2007)Dado: As hachuras não correspondem ao prescrito em normas brasileiras.Tal fenômeno corresponde ao conceito de- Apontes acústicas, ligações rígidas entre duas faces de um elemento que tendem a transmitir a maior parte da energia sonora à qual esse elemento está submetido.
- Bchicanas acústicas, sinuosidades no caminhamento da energia sonora em um elemento que tendem a facilitar a propagação do ruído.
- Cfendas acústicas, descontinuidades do material isolante que tendem a prejudicar o seu desempenho acústico.
- Dfendas acústicas, ligações rígidas entre duas faces de um elemento que tendem a transmitir parte da energia sonora à qual esse elemento está submetido, proporcionalmente à superfície em contato com o elemento rígido.
- Epontes acústicas, ligações rígidas entre duas faces de um elemento que tendem a transmitir parte da energia sonora à qual esse elemento está submetido, proporcionalmente à superfície em contato com o elemento rígido.
