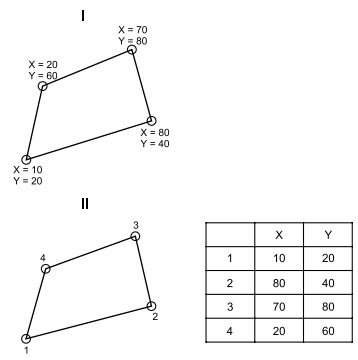

Considere as figuras a seguir, extraídas da NBR 10126 – Cotagem em desenho técnico – Procedimento – e as definições constantes dessa norma técnica.
I e II são exemplos do emprego de cotagem
I e II são exemplos do emprego de cotagem- Amatricial, sendo ambas as formas conformes à norma técnica.
- Bpor coordenadas, sendo ambas as formas conformes à norma técnica.
- Cmatricial, sendo apenas I aplicável a desenhos técnicos.
- DI por coordenadas e II matricial, sendo ambas as formas conformes à norma técnica.
- Epor coordenadas, sendo apenas I aplicável a desenhos técnicos.
