Questão de Arquitetura — Expressão e representação — VUNESP 2022

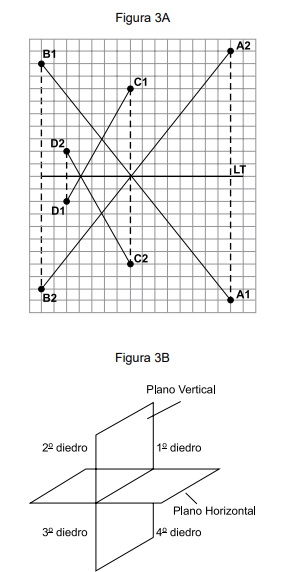

Considere, na Figura 3A a seguir, com representação em épura, na qual a linha de terra é indicada pelas iniciais LT, as projeções os pontos A, B, C e D: A1 (sobre o plano horizontal) e A2 (sobre o plano vertical) e, analogamente, as projeções, B1 e B2, C1 e C2 e D1 e D2. Tais pontos determinam duas retas, a reta AB, que liga os dois primeiros pontos, e a reta CD, que liga os dois últimos. As duas retas, AB e CD, cruzam-se no espaço, no ponto I. Considere ainda que as definições de diedros para a solução do problema são as indicadas na Figura 3B.O ponto A e a intersecção I entre as duas retas situam-se, respectivamente,

1. Ano segundo e no quarto diedro.
2. Bno primeiro e no primeiro diedro.
3. Cno quarto e no terceiro diedro.
4. Dno primeiro e no terceiro diedro.
5. Eno quarto e no primeiro diedro.
