Questão de Engenharia Civil — Instalações em Engenharia Civil — VUNESP 2022
Engenharia CivilInstalações em Engenharia Civil
- Código
- vu067164
- Banca
- VUNESP
- Órgão
- Docas - PB
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Civil

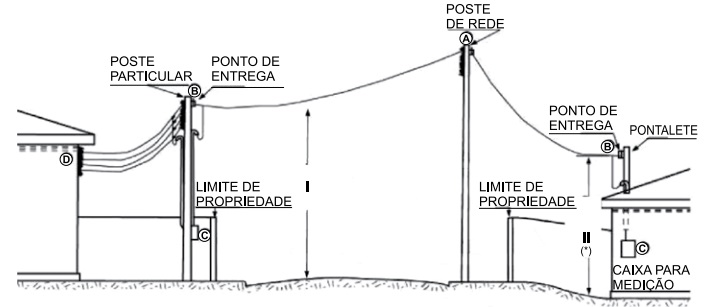

Considere a figura a seguir, sobre o fornecimento de energia a edificações individuais em tensão secundária.
Alturas mínimas e componentes da entrada de serviço(ABNT)As ferragens e acessórios dos padrões destinados à fixação e sustentação dos condutores do ramal de ligação da concessionária devem ser instalados de forma a garantir as distâncias mínimas entre condutores e o solo. Os componentes identificados na figura e as alturas mínimas I e II são, respectivamente,
Alturas mínimas e componentes da entrada de serviço(ABNT)As ferragens e acessórios dos padrões destinados à fixação e sustentação dos condutores do ramal de ligação da concessionária devem ser instalados de forma a garantir as distâncias mínimas entre condutores e o solo. Os componentes identificados na figura e as alturas mínimas I e II são, respectivamente,- AAB – ramal de entrada; BC – ramal de ligação; AC – entrada de serviço; CD – saída aérea (ligação interna do consumidor); I – 4,50 m mínimo; II – 2,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 4,50 m mínimo).
- BAB – ramal de ligação; BC – ramal de entrada; AC – entrada de serviço; CD – saída aérea (ligação interna do consumidor); I – 5,50 m mínimo; II – 3,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 4,50 m mínimo).
- CAB – ramal de ligação; BC – saída aérea (ligação interna do consumidor; AC – entrada de serviço; CD – ramal de entrada; I – 7,50 m mínimo; II – 5,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 7,50 m mínimo).
- DAB – saída aérea (ligação interna do consumidor); BC – ramal de entrada; AC – entrada de serviço; CD – ramal de ligação; I – 3,50 m mínimo; II – 3,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 5,50 m mínimo).
- EAB – entrada de serviço; BC – ramal de entrada; AC – saída aérea (ligação interna do consumidor); CD – ramal de ligação saída aérea (ligação interna do consumidor); I – 3,50 m mínimo; II – 2,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 3,50 m mínimo).
