Questão de Engenharia Civil — Estruturas — VUNESP 2022
Engenharia CivilEstruturas
- Código
- vu069664
- Banca
- VUNESP
- Órgão
- Prefeitura de Jundiaí - SP
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Civil - Edital nº 334

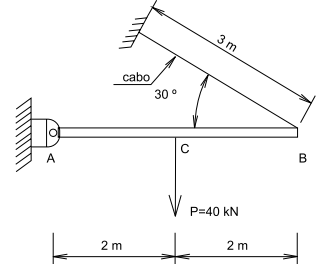

A viga rígida da figura está apoiada no ponto A e pendurada no ponto B por meio de um cabo de aço com área da seção transversal de 2 cm² .
Se o módulo de elasticidade do aço é 200 GPa, então, após aplicação de uma carga concentrada de 40 kN no ponto C, o cabo sofre o alongamento de
Se o módulo de elasticidade do aço é 200 GPa, então, após aplicação de uma carga concentrada de 40 kN no ponto C, o cabo sofre o alongamento de- A8 mm.
- B6 mm.
- C5 mm.
- D3 mm.
- E2 mm.
