Questão de Engenharia Civil — Estruturas — VUNESP 2022

Engenharia CivilEstruturas
Código
vu069665
Banca
VUNESP
Órgão
Prefeitura de Jundiaí - SP
Ano
2022
Nível
Superior
Cargo
Engenheiro Civil - Edital nº 334

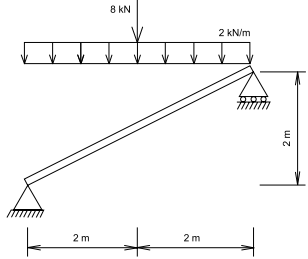

A viga inclinada da figura está submetida a uma carga concentrada de 8 kN e a uma carga uniformemente distribuída de 2 kN/m.Imagem associada para resolução da questãoO momento fletor máximo que atua nessa viga é de
  1. A4 kNm.
  2. B8 kNm.
  3. C12 kNm.
  4. D22 kNm.
  5. E36 kNm.
Revelar gabarito e comentário

GabaritoC — 12 kNm.
