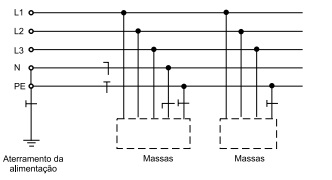

Nos projetos das instalações elétricas prediais, devem ser previstos esquemas de aterramento como, por exemplo, o esquema representado pela figura a seguir.
O aterramento da figura é denominado esquema
O aterramento da figura é denominado esquema- ATN-S, no qual o condutor neutro e o condutor de proteção são distintos.
- BTN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
- CTN-C-S, no qual as funções de neutro e de proteção são combinadas em um único condutor em parte do esquema.
- DIT, no qual todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.
- ETT, no qual há um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
