Questão de Desenho Industrial — Desenho Técnico — VUNESP 2023
Desenho IndustrialDesenho Técnico
- Código
- vu073473
- Banca
- VUNESP
- Órgão
- DPE-SP
- Ano
- 2023
- Nível
- Superior
- Cargo
- Agente de Defensoria - Design Gráfico

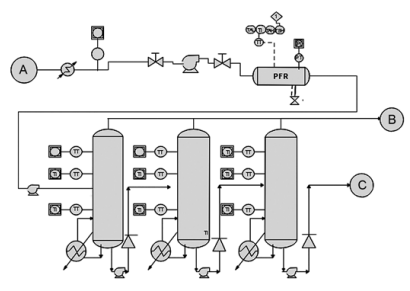

Observe a figura a seguir:
A partir da figura apresentada, um exemplo de Desenho de Tubulação e Instrumentação (P&ID, de sua estrutura, distribuição dos elementos, indicatividade de fluxo e símbolos, identifique qual processo está representado no diagrama.
A partir da figura apresentada, um exemplo de Desenho de Tubulação e Instrumentação (P&ID, de sua estrutura, distribuição dos elementos, indicatividade de fluxo e símbolos, identifique qual processo está representado no diagrama.- ASistema de geração de energia.
- BProcesso de ebulição de água.
- CProcesso de evaporação da água.
- DSistema de ar condicionado.
- ESistema de Redução Catalítica/Controle de emissões.
