Questão de Arquitetura — Normas — VUNESP 2023
ArquiteturaNormas
- Código
- vu073711
- Banca
- VUNESP
- Órgão
- DPE-SP
- Ano
- 2023
- Nível
- Superior
- Cargo
- Agente de Defensoria Pública - Arquiteto

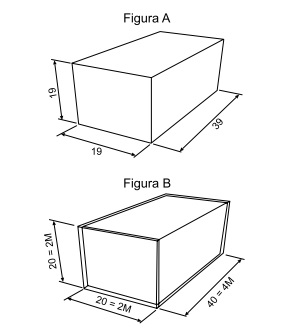

A figura a seguir, extraída de norma brasileira aplicável à racionalização de projetos e obras de edificações, ilustra duas medidas relevantes para o projeto de paredes em alvenaria estrutural, com a representação de medidas que são adotadas na descrição dos blocos de concreto (Figura A) e de medidas utilizadas para dimensionamento dessas paredes (Figura B). Há entre elas um ajuste correspondente à junta de assentamento, que permite absorver variações dimensionais provenientes da fabricação dos componentes, de seu assentamento e outras.
As medidas 19 x 19 x 39 cm, em A, e 20 x 20 x 40 cm, em B, e as dimensões reais, medidas diretamente nos blocos, correspondem, respectivamente, às dimensões
As medidas 19 x 19 x 39 cm, em A, e 20 x 20 x 40 cm, em B, e as dimensões reais, medidas diretamente nos blocos, correspondem, respectivamente, às dimensões- Aefetivas, nominais e de fabricação.
- Bde fabricação, nominais e de execução.
- Cnominais líquidas, nominais brutas e efetivas.
- Dnominais, de coordenação modular e efetivas.
- Ede coordenação modular, nominais e de fabricação.
