Questão de Arquitetura — Conforto Térmico — VUNESP 2023
ArquiteturaConforto Térmico
- Código
- vu074934
- Banca
- VUNESP
- Órgão
- Prefeitura de Guarulhos - SP
- Ano
- 2023
- Nível
- Superior
- Cargo
- Arquiteto

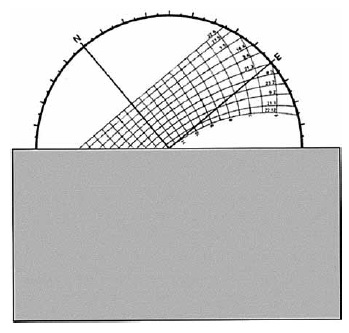

Considere, na figura a seguir, a sobreposição da carta solar correspondente a latitude aproximada 23º30’ Sul à fachada nordeste de uma edificação, aqui representada em planta esquematicamente por um retângulo cinza. Na carta solar, as linhas correspondem, conforme indicado, a dias do ano (a linha reta leste-oeste, mais ao norte, corresponde ao solstício de inverno e a curva mais ao sul, que tangencia o eixo leste-oeste, ao solstício de verão) e horas do dia (as linhas correspondem a intervalos de meia hora).Considere ainda que, pela lógica da projeção estereográfica utilizada, para um dado dia e hora, a distância ao centro da circunferência é tanto maior quanto menor for o ângulo vertical que os raios solares formam com o plano horizontal. Já os ângulos horizontais de incidência do sol são lidos diretamente no diagrama.

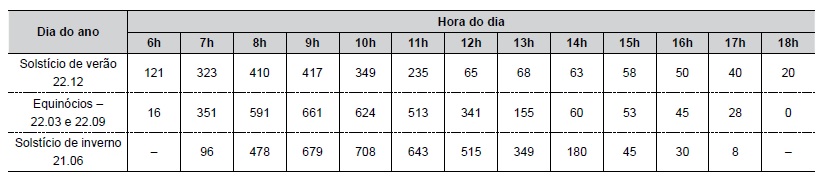

Os dados de incidência de radiação solar (Ig), em W/m², sobre um plano vertical voltado para nordeste, para essa latitude, são os apresentados na tabela a seguir.
É correto afirmar, dentre as alternativas, que a incidência de radiação solar (Ig) sobre essa fachada será maior às
Os dados de incidência de radiação solar (Ig), em W/m², sobre um plano vertical voltado para nordeste, para essa latitude, são os apresentados na tabela a seguir.É correto afirmar, dentre as alternativas, que a incidência de radiação solar (Ig) sobre essa fachada será maior às- A8h00 da manhã do solstício de verão do que do mesmo horário do solstício de inverno.
- B10h00 da manhã do solstício de verão do que às 8h00 da manhã do solstício de inverno.
- C8h00 da manhã do solstício de inverno do que às 10h00 da manhã do solstício de verão.
- D14h00 do solstício de verão do que às 10h00 da manhã do mesmo dia.
- E15h00 do solstício de inverno do que às 10h00 da manhã do solstício de verão.
