Questão de Engenharia Civil — Análise Estrutural — VUNESP 2024

Engenharia CivilAnálise Estrutural
Código
vu081687
Banca
VUNESP
Órgão
DESENVOLVE-SP
Ano
2024
Nível
Superior
Cargo
Engenheiro

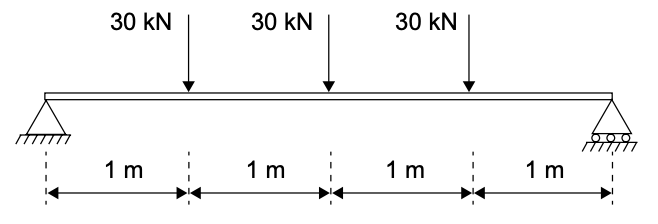

Considere o dimensionamento estrutural da viga simplesmente apoiada da figura a seguir submetida a três forças concentradas de 30 kN.Imagem associada para resolução da questão(Arquivo pessoal; imagem usada com autorização)O momento fletor máximo que traciona as fibras inferiores da viga é:
  1. A15 kNm.
  2. B20 kNm.
  3. C30 kNm.
  4. D60 kNm.
  5. E90 kNm.
Revelar gabarito e comentário

GabaritoD — 60 kNm.

Link permanente: /questoes/vu081687
