Questão de Arquitetura — Expressão e representação — VUNESP 2024
ArquiteturaExpressão e representação
- Código
- vu084711
- Banca
- VUNESP
- Órgão
- Prefeitura de Piracicaba - SP
- Ano
- 2024
- Nível
- Superior
- Cargo
- Arquiteto

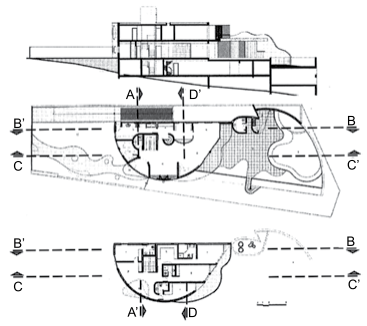

Considere as plantas e o corte a seguir, de um projeto residencial do arquiteto paulista Ruy Ohtake.
A planta que ocupa o centro do desenho, na qual está representado o terreno, corresponde ao pavimento intermediário entre os três representados no corte, no qual podem ser identificados, ainda, um pavimento superior, acima do intermediário, e um inferior, abaixo do intermediário.O corte representado corresponde aproximadamente à posição
A planta que ocupa o centro do desenho, na qual está representado o terreno, corresponde ao pavimento intermediário entre os três representados no corte, no qual podem ser identificados, ainda, um pavimento superior, acima do intermediário, e um inferior, abaixo do intermediário.O corte representado corresponde aproximadamente à posição- AAA’, sendo que as plantas correspondem ao pavimento intermediário e inferior.
- BAA’, sendo que as plantas correspondem ao pavimento intermediário e superior.
- CBB’, sendo que as plantas correspondem ao pavimento intermediário e inferior.
- DCC’, sendo que as plantas correspondem ao pavimento intermediário e superior.
- EDD’, sendo que as plantas correspondem ao pavimento intermediário e superior.
