Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — VUNESP 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- vu085186
- Banca
- VUNESP
- Órgão
- Prefeitura de Santo André - SP
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

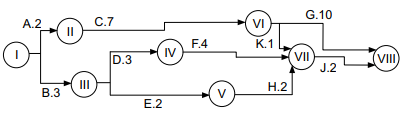

Uma obra de infraestrutura segue um cronograma de atividades como o mostrado na figura a seguir, em que os círculos são os eventos de início (I), waypoints ou milestones (de II a VII) e entrega (VIII). Nesse diagrama, cada ligação entre os círculos representa atividades (A,B,C, etc.), seguida da respectiva duração em semanas (A.2 = atividade A com duração de 2 semanas). Sabe-se que uma importante atividade de comissionamento de sistemas elétricos ocorre em ‘J’.
Em uma das medições do avanço do empreendimento, notou-se que tem havido um atraso substancial na atividade C, que tem uma nova expectativa de duração, passando de 7 para 10 semanas.Nessa condição, a nova duração total da obra e o novo início planejado para as atividades de comissionamento ‘J’ são, respectivamente:
Em uma das medições do avanço do empreendimento, notou-se que tem havido um atraso substancial na atividade C, que tem uma nova expectativa de duração, passando de 7 para 10 semanas.Nessa condição, a nova duração total da obra e o novo início planejado para as atividades de comissionamento ‘J’ são, respectivamente:- A22 semanas, com as atividades de comissionamento iniciando-se após a semana 13.
- B19 semanas, com as atividades de comissionamento iniciando-se após a semana 9.
- C9 semanas, com as atividades de comissionamento iniciando-se após a semana 7.
- D12 semanas, com as atividades de comissionamento iniciando-se após a semana 10.
- E39 semanas, com as atividades de comissionamento iniciando-se após a semana 7.
