Questão de Engenharia Mecânica — Sistemas Mecânicos — VUNESP 2024
Engenharia MecânicaSistemas Mecânicos
- Código
- vu086629
- Banca
- VUNESP
- Órgão
- SAAE de Aparecida - SP
- Ano
- 2024
- Nível
- Médio
- Cargo
- Mecânico de Manutenção

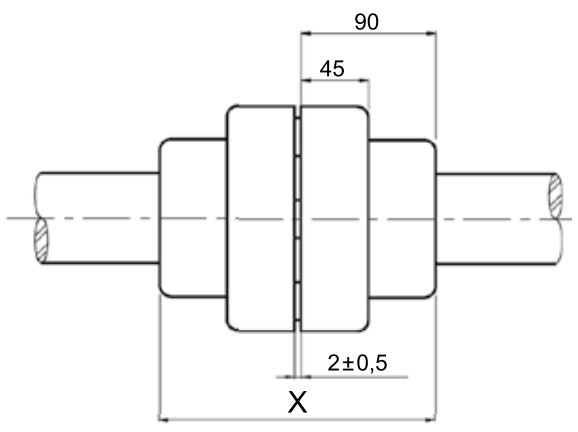

Acoplamentos elásticos são amplamente utilizados para unir eixos de motores a máquinas rotativas movidas, devido à absorção de cargas durante partidas diretas, por exemplo. Observe a figura a seguir.
Sabendo-se que a figura representa o desenho de montagem de um acoplamento elástico, constituído por duas partes perfeitamente iguais, e que as cotas estão indicadas em milímetros, a cota indicada pela letra “X” deve estar situada entre:
Sabendo-se que a figura representa o desenho de montagem de um acoplamento elástico, constituído por duas partes perfeitamente iguais, e que as cotas estão indicadas em milímetros, a cota indicada pela letra “X” deve estar situada entre:- A178,0 mm e 182,0 mm.
- B180,0 mm e 182,0 mm.
- C179,5 mm e 180,5 mm.
- D181,5 mm e 182,5 mm.
- E177,5 mm e 182,5 mm.
