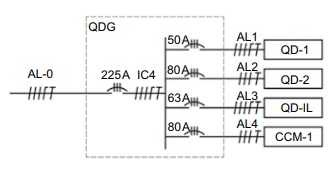

Considere, na figura a seguir, o diagrama unifilar apresentado, em que a alimentação geral é realizada com tensão de 220/127 V.
Com base nas informações apresentadas, é correto afirmar:
Com base nas informações apresentadas, é correto afirmar:- Ao quadro de distribuição QD-1 admite apenas circuitos trifásicos.
- Bo disjuntor tripolar de 50 A protege os condutores do alimentador AL4.
- Cno quadro de distribuição QD-2, só podem existir circuitos bifásicos (F-F).
- Do quadro QD-IL admite a presença de circuitos terminais monofásicos (F-N).
- Eo quadro CCM-1 pode alimentar cargas com tensão nominal de 127 V.
