Questão de Engenharia Civil — Instalações em Engenharia Civil — VUNESP 2024

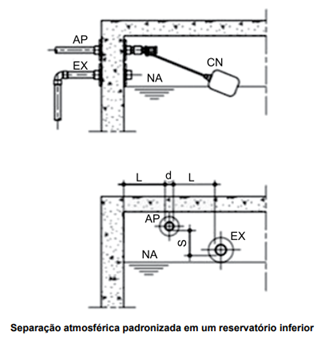

No dimensionamento das tubulações do sistema de distribuição de água, devem ser tomadas medidas de proteção contra o refluxo de água considerada servida, não potável, ou de qualidade desconhecida, para preservar a qualidade da água da fonte de abastecimento nos pontos de suprimento e de utilização dos Sistemas Prediais de Água Fria e Água Quente (SPAFAQ). A separação atmosférica padronizada constitui o recurso mais efetivo de prevenção ao refluxo. Para tanto, considere a figura a seguir sobre a separação atmosférica padronizada em um reservatório inferior:Legenda:AP – alimentador predialCN – dispositivo automático de controle de nívelEX – extravasorNA – nível d’água (máximo)d – diâmetro interno do tubo a montante do ponto de suprimento ou de utilizaçãoL – distância mínima entre o ponto de suprimento ou de utilização e qualquer obstáculo periférico (L ≥ 3d)S – separação atmosférica mínimaA separação atmosférica mínima (s), para tubos de diâmetro interno (d) a montante do ponto de suprimento ou de utilização ≤ 14 mm, é

1. A≥ 20 mm.
2. B≥ 15 mm.
3. C≥ 12 mm.
4. D= 15 mm.
5. E= 10 mm.
