Questão de Mecânica — Resistência dos Materiais — VUNESP 2024

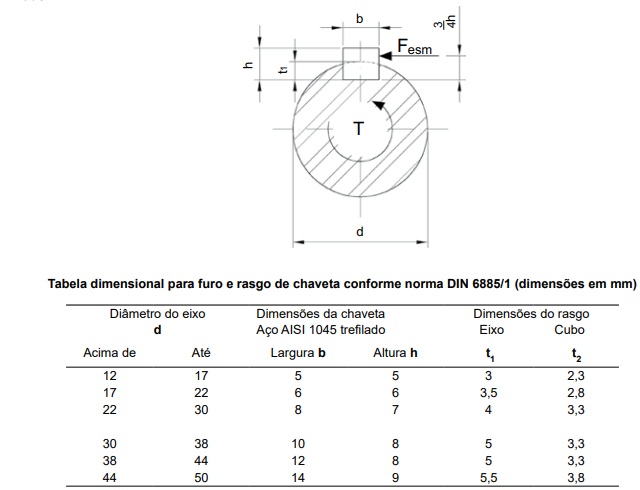

Um torque (T) de 72 Nm é aplicado a um eixo com 34 mm de diâmetro, que será acoplado a uma polia utilizando união por chaveta DIN 6885.Considerando as dimensões representadas na figura, e a tabela a seguir, qual será o valor da força média de esmagamento (Fesm) aplicada à chaveta para permitir seu dimensionamento?Dado: T = F ⋅ l(Arquivo pessoal; imagens usadas com autorização)

1. A3,0 kN
2. B3,5 kN
3. C2,0 kN
4. D4,5 kN
5. E4,0 kN
