Questão de Mecânica — Desenho Técnico Mecânico — VUNESP 2024
MecânicaDesenho Técnico Mecânico
- Código
- vu089221
- Banca
- VUNESP
- Órgão
- UNICAMP
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico Mecânico

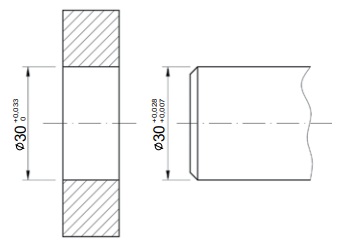

O desenho técnico a seguir representa uma peça que foi usinada com um furo a partir de um bloco fundido de alumínio e um eixo usinado a partir de um tarugo de aço inoxidável. O eixo deverá ser acoplado ao furo conforme dimensões e tolerâncias indicadas nas cotas.
(Arquivo pessoal; imagem usada com autorizaçãoApós montagem do eixo no furo, é correto afirmar que
(Arquivo pessoal; imagem usada com autorizaçãoApós montagem do eixo no furo, é correto afirmar que- Aocorrerá ajuste incerto, pois o eixo poderá possuir dimensões maiores ou menores do que o furo.
- Bo ajuste sempre apresentará folga, pois o eixo sempre possuirá um diâmetro superior em relação ao furo.
- Co ajuste será por interferência, pois o eixo sempre apresentará diâmetro superior em relação ao furo.
- Docorrerá ajuste incerto, porém o eixo nunca apresentará diâmetro superior em relação ao furo.
- Eo ajuste será por interferência, pois o eixo sempre apresentará diâmetro inferior em relação ao furo.
