Questão de Arquitetura — Implantação e Situação — VUNESP 2025
ArquiteturaImplantação e Situação
- Código
- vu094260
- Banca
- VUNESP
- Órgão
- MPE-SP
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista Técnico Científico - Especialidade: Arquiteto e Urbanista

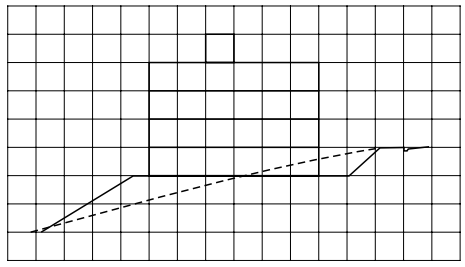

Um edifício para uso de serviços públicos será implantado, em um único volume, em um terreno com declive uniforme e significativo (aproximadamente 9 metros de desnível no total) em direção aos fundos e declividade insignificante da rua no trecho lindeiro. A boa capacidade de suporte do solo permitiria, em princípio, o emprego de fundações diretas. Duas opções de partido de projeto se apresentam: a opção I, mostrada no corte esquemático a seguir, consiste em criar um platô no centro do terreno, compensando-se volumes de corte e aterro, e implantar o edifício com planta retangular, quatro pavimentos de igual área, sobrepostos, com as quatro faces inteiramente alinhadas e livres para ventilação e iluminação:

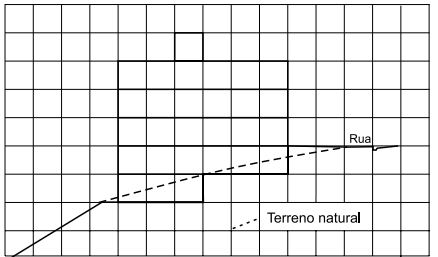

(Arquivo pessoal; imagem usada com autorização)A opção II consiste em escalonar a ocupação do terreno, com acesso por um pavimento intermediário, resultando na definição de dois pavimentos abaixo do nível de acesso, com a criação de mais um pavimento, abaixo do nível da rua, formando-se um serrilhado na linha do terreno projetado, conforme figura a seguir:
(Arquivo pessoal; imagem usada com autorização)São fatores de risco à qualidade da construção e/ou da habitabilidade do edifício, implicando problemas técnicos específicos a serem resolvidos, na opção I e na II, respectivamente,
(Arquivo pessoal; imagem usada com autorização)A opção II consiste em escalonar a ocupação do terreno, com acesso por um pavimento intermediário, resultando na definição de dois pavimentos abaixo do nível de acesso, com a criação de mais um pavimento, abaixo do nível da rua, formando-se um serrilhado na linha do terreno projetado, conforme figura a seguir:(Arquivo pessoal; imagem usada com autorização)São fatores de risco à qualidade da construção e/ou da habitabilidade do edifício, implicando problemas técnicos específicos a serem resolvidos, na opção I e na II, respectivamente,- AI: fundações executadas sobre partes do terreno com resistência diferenciada; II: aumento da área de fachada exposta ao ruído da via de acesso.
- BI: fundações executadas sobre partes do terreno com resistência diferenciada; II: paredes em contato com o solo.
- CI: redução da área de fachada disponível para aberturas de iluminação e ventilação, em relação a II; II: piores condições de escoamento de águas pluviais e servidas, relativamente a I.
- DI: piores condições de escoamento de águas pluviais e servidas, relativamente a II; II: aumento da área de fachada exposta ao ruído da via de acesso.
- EI: redução da área de fachada disponível para aberturas de iluminação e ventilação; II: paredes em contato com o solo.
