Questão de Eletricidade — Circuitos Elétricos em Eletricidade — VUNESP 2025

EletricidadeCircuitos Elétricos em Eletricidade
Código
vu098278
Banca
VUNESP
Órgão
Prefeitura de Itatiba - SP
Ano
2025
Nível
Médio
Cargo
Eletricista

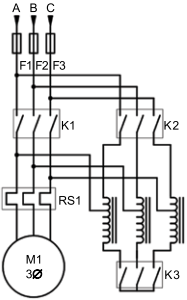

Observe o diagrama de força de um acionamento semiautomático para motores de indução trifásico, apresentado na figura a seguir:27.png 187×300Pode-se afirmar que
  1. Adurante a partida são acionados os contatores K2 e K3, e em regime de trabalho permanece acionado apenas o contator K1.
  2. Bdurante a partida são acionados os contatores K1 e K3, e em regime de trabalho permanecem acionados os contatores K2 e K3.
  3. Cdurante a partida são acionados os contatores K2 e K3, e em regime de trabalho permanecem acionados os contatores K1 e K3.
  4. Ddurante a partida são acionados os contatores K1, K2 e K3, e em regime de trabalho permanece acionado apenas o contator K2.
  5. Edurante a partida é acionado apenas o contator K1, e em regime de trabalho permanecem acionados os contatores K2 e K3.
Revelar gabarito e comentário

GabaritoA — durante a partida são acionados os contatores K2 e K3, e em regime de trabalho permanece acionado apenas o contator K1.

Link permanente: /questoes/vu098278
