Questão de Eletricidade — Instrumentos e Medições elétricas — VUNESP 2025
EletricidadeInstrumentos e Medições elétricas
- Código
- vu098282
- Banca
- VUNESP
- Órgão
- Prefeitura de Itatiba - SP
- Ano
- 2025
- Nível
- Médio
- Cargo
- Eletricista

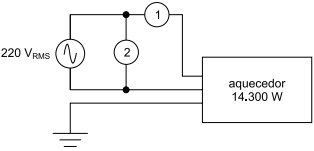

Considere o diagrama a seguir, que mostra um arranjo de instrumentos de medidas elétricas destinado a permitir o monitoramento das condições de operação de um aquecedor elétrico:
Nessa configuração, sabendo que o aquecedor está operando corretamente com potência nominal, pode-se afirmar que o tipo do instrumento 1 e sua indicação são, respectivamente:
Nessa configuração, sabendo que o aquecedor está operando corretamente com potência nominal, pode-se afirmar que o tipo do instrumento 1 e sua indicação são, respectivamente:- Avoltímetro, 220 V.
- Bvoltímetro, 65 A.
- Camperímetro, 220 V.
- Dwattímetro, 14.300 W.
- Eamperímetro, 65 A.
