Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — VUNESP 2025
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- vu101433
- Banca
- VUNESP
- Órgão
- Prefeitura de Sertãozinho - SP
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

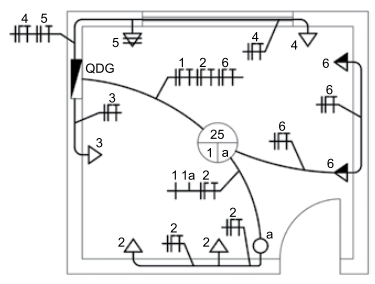

Considere a representação de parte de uma instalação elétrica mostrada na figura a seguir:
Sabendo que a alimentação da instalação é bifásica com neutro, e com tensão nominal de 220/127 V, pode-se afirmar que:
Sabendo que a alimentação da instalação é bifásica com neutro, e com tensão nominal de 220/127 V, pode-se afirmar que:- Aas tomadas do circuito 2 têm tensão nominal de 127 V.
- Bo circuito 6 é composto por tomadas bifásicas de 220 V.
- Ca luminária é alimentada pelo circuito 25.a luminária é alimentada pelo circuito 25.
- Do circuito 5 tem uma tomada baixa de 127 V.
- Eo eletroduto entre o QDG e a luminária abriga os circuitos 1, 2 e 3.
