Questão de Física — Eletricidade — VUNESP 2025

Circuito em série: resistores e corrente

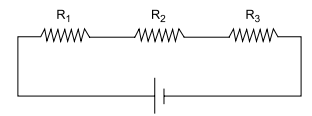

Gabarito: letra B. A corrente elétrica no circuito é de 1 A, calculada pela lei de Ohm ($V = R_{eq} \cdot I$), já que os três resistores de 4 $\Omega$ estão associados em série, resultando em resistência equivalente de 12 $\Omega$. $I = 12\,\text{V} / 12\,\Omega = 1\,\text{A}$.

A questão testa o conceito de associação de resistores em série. A corrente é a mesma em todos os elementos, e a resistência total é a soma das resistências individuais.

Alternativa A — ❌ Incorreta

0,5 A corresponderia a uma resistência total de 24 $\Omega$, que não é compatível com três resistores de 4 $\Omega$ em série.

Alternativa B — ✅ Correta ⟵ GABARITO

Como calculado: $R_{eq} = 4+4+4 = 12\,\Omega$, $I = 12/12 = 1\,\text{A}$.

Alternativa C — ❌ Incorreta

4 A resultaria de uma resistência total de 3 $\Omega$. Esse valor ocorreria se os resistores estivessem em paralelo ($R_{eq} = 4/3 \approx 1.33\,\Omega$, não 3), mas a figura mostra série.

Alternativa D — ❌ Incorreta

3 A implicaria resistência total de 4 $\Omega$, como se houvesse apenas um resistor de 4 $\Omega$.

Alternativa E — ❌ Incorreta

12 A precisaria de resistência total de 1 $\Omega$, o que não é possível com os dados.
