Questão de Eletricidade — Circuitos Elétricos em Eletricidade — VUNESP 2025
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- vu111843
- Banca
- VUNESP
- Órgão
- UNESP
- Ano
- 2025
- Nível
- Médio
- Cargo
- V - - Assistente de Suporte Acadêmico II

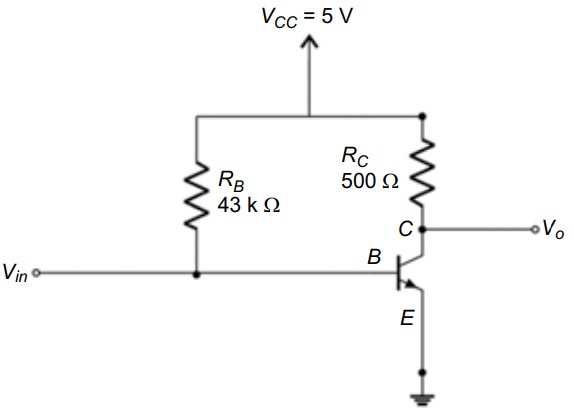

O circuito de polarização de um transistor bipolar, usado num projeto de eletrônica, é mostrado na figura a seguir.
Para esse modelo de transistor, VBE = 0,7 V e o ganho de corrente é β = 70. Sendo assim, nessa configuração, o valor da tensão VBC é
Para esse modelo de transistor, VBE = 0,7 V e o ganho de corrente é β = 70. Sendo assim, nessa configuração, o valor da tensão VBC é- A– 0,8 V.
- B– 0,6 V.
- C– 0,2 V.
- D0,2 V.
- E0,4 V.
