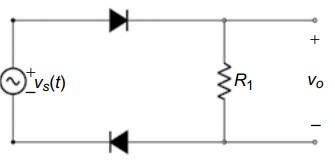

Considere o circuito a seguir, composto por dois diodos ideais e um resistor R₁ , conectados a uma fonte de tensão senoidal vs (t).
A fonte gera uma tensão alternada com valor de pico de 10 V e os diodos apresentam uma queda de tensão direta de 0,7 V cada. Assim, a tensão v₀ (t) é
A fonte gera uma tensão alternada com valor de pico de 10 V e os diodos apresentam uma queda de tensão direta de 0,7 V cada. Assim, a tensão v₀ (t) é- Aconstante, com valor 8,6 V.
- Bpulsada positiva, com pico de 8,6 V e zero nos semiciclos negativos.
- Cpulsada positiva, com pico de 10,0 V e zero nos semiciclos negativos.
- Dsenoidal retificada de meia onda, com pico de 9,3 V.
- Esenoidal retificada de onda completa, com pico de 9,3 V.
