Questão de Física — Estática e Hidrostática — VUNESP 2025

FísicaEstática e Hidrostática
Código
vu111968
Banca
VUNESP
Órgão
UNESP
Ano
2025
Nível
Superior
Cargo
V - - Assistente de Suporte Acadêmico II - Área de Atuação: Arquitetura, Urbanismo e Engenharia Ambiental - Edital nº 53

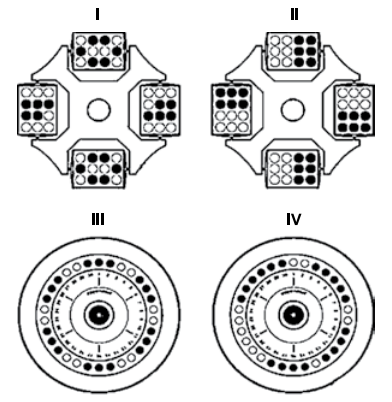

A figura a seguir mostra a distribuição dos tubos, contendo massas iguais de amostras, em centrífugas de rotores de caçamba oscilante (I e II) e de rotores de ângulo fixo (III e IV). Os círculos em preto representam os tubos contendo as amostras, e os círculos em branco, de mesmo tamanho, correspondem às posições sem tubos inseridos.Captura_de tela 2025-10-10 100045.png 392×402(https://www.eppendorf.com/nz-en/lab-academy/life-science/ cell-biology/centrifuge-safety/. Adaptado)Considerando os exemplos identificados como I, II, III e IV, ilustrados na figura, aqueles que mostram o posicionamento correto dos tubos, de modo a manter o equilíbrio de forças e evitar vibrações durante a centrifugação, são
  1. AI e II.
  2. BI e III.
  3. CI e IV.
  4. DII e III.
  5. EII e IV.
Revelar gabarito e comentário

GabaritoB — I e III.

Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.

Equilíbrio em centrífugas

Gabarito: letra B. O posicionamento correto dos tubos em uma centrífuga exige a distribuição simétrica das massas em relação ao eixo de rotação para garantir o equilíbrio dinâmico e evitar vibrações excessivas. Nos rotores de caçamba oscilante (I e II), a simetria deve ser mantida entre as caçambas opostas; nos rotores de ângulo fixo (III e IV), a distribuição deve ser radialmente simétrica em relação ao centro do rotor.

Análise das configurações

  • Configuração I (Correta): As caçambas opostas possuem o mesmo padrão de preenchimento (simetria central). A massa distribuída em uma caçamba é compensada pela massa idêntica na caçamba diametralmente oposta.

  • Configuração II (Incorreta): O padrão de preenchimento não é simétrico em relação ao centro. As caçambas opostas possuem distribuições de massa diferentes, o que gera um desbalanceamento dinâmico durante a rotação.

  • Configuração III (Correta): Os tubos estão dispostos de forma radialmente simétrica. Para cada tubo posicionado em um ponto do círculo, existe um tubo correspondente na posição diametralmente oposta, mantendo o centro de massa no eixo de rotação.

  • Configuração IV (Incorreta): A distribuição dos tubos não respeita a simetria radial. Há um acúmulo de massa em um dos lados do rotor que não é compensado pelo lado oposto, causando vibração.

Centrífuga: equilíbrio dinâmico
  • 1Rotor de caçamba oscilante
    • Simetria central (caçambas opostas)
      • I: correto
      • II: incorreto
    • Assimetria → desbalanceamento
  • 2Rotor de ângulo fixo
    • Simetria radial (tubos opostos)
      • III: correto
      • IV: incorreto
    • Assimetria → vibração
LEVEL · soulevel.com.br
PEGA ESSA DICA!

O princípio fundamental para evitar vibrações em sistemas rotativos é manter o centro de massa do conjunto (rotor + amostras) coincidente com o eixo de rotação. Sempre que adicionar um tubo, adicione outro de massa equivalente na posição diametralmente oposta.

Gabarito: letra B
