Questão de Engenharia Mecânica — Sistemas Mecânicos — VUNESP 2025
Engenharia MecânicaSistemas Mecânicos
- Código
- vu112109
- Banca
- VUNESP
- Órgão
- UNESP
- Ano
- 2025
- Nível
- Superior
- Cargo
- V - - Assistente de Suporte Acadêmico II - Área de Atuação: Mecânica de Máquinas - Edital nº 105

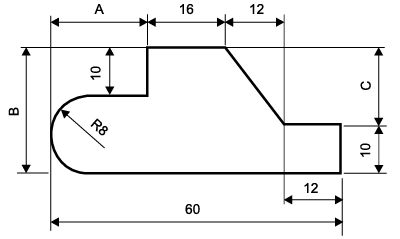

A interpretação de desenhos técnicos por parte de operadores de máquinas operatrizes é fundamental para possibilitar a fabricação de peças usinadas, por exemplo.Analise o desenho técnico representado na figura a seguir:
Assinale a alternativa que fornece os valores corretos para as cotas faltantes A, B e C.
Assinale a alternativa que fornece os valores corretos para as cotas faltantes A, B e C.- AA = 24 mm; B = 24 mm; C = 14 mm.
- BA = 20 mm; B = 18 mm; C = 8 mm.
- CA = 20 mm; B = 26 mm; C = 16 mm.
- DA = 32 mm; B = 22 mm; C = 12 mm.
- EA = 24 mm; B = 18 mm; C = 8 mm.
