Questão de Mecânica — Processos de Fabricação Mecânica — VUNESP 2025
MecânicaProcessos de Fabricação Mecânica
- Código
- vu112121
- Banca
- VUNESP
- Órgão
- UNESP
- Ano
- 2025
- Nível
- Superior
- Cargo
- V - - Assistente de Suporte Acadêmico II - Área de Atuação: Mecânica de Máquinas - Edital nº 105

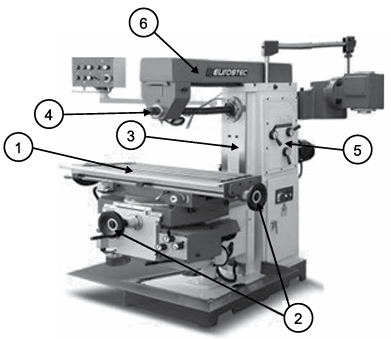

A fresadora universal é uma máquina-ferramenta bastante utilizada na usinagem de peças metálicas e, para operá-la corretamente, é fundamental conhecer seus componentes principais. Analise a figura a seguir:
Assinale a alternativa que relaciona corretamente todas as nomenclaturas às respectivas partes básicas indica das numericamente na imagem.
Assinale a alternativa que relaciona corretamente todas as nomenclaturas às respectivas partes básicas indica das numericamente na imagem.- A1 – Mesa; 2 – Volantes para movimentação da mesa no eixo X e da sela no eixo Y; 3 – Coluna; 4 – Eixo árvore (horizontal); 5 – Sistema de transmissão; 6 – Torpedo.
- B1 – Mesa; 2 – Volantes para movimentação da sela no eixo X e da mesa no eixo Y; 3 – Torpedo; 4 – Eixo árvore (horizontal); 5 – Sistema de transmissão; 6 – Console.
- C1 – Sela; 2 – Volantes para movimentação da mesa no eixo X e do console no eixo Z; 3 – Coluna; 4 – Cabeçote para fresa de topo; 5 – Sistema de transmissão; 6 – Torpedo.
- D1 – Console; 2 – Volantes para movimentação do console no eixo X e da mesa no eixo Y; 3 – Coluna; 4 – Cabeçote para fresa de topo; 5 – Sistema de transmissão; 6 – Mesa.
- E1 – Torpedo; 2 – Volantes para movimentação do torpedo no eixo X e do console no eixo Z; 3 – Coluna; 4 – Eixo árvore (horizontal); 5 – Sistema de transmissão; 6 – Mesa.
