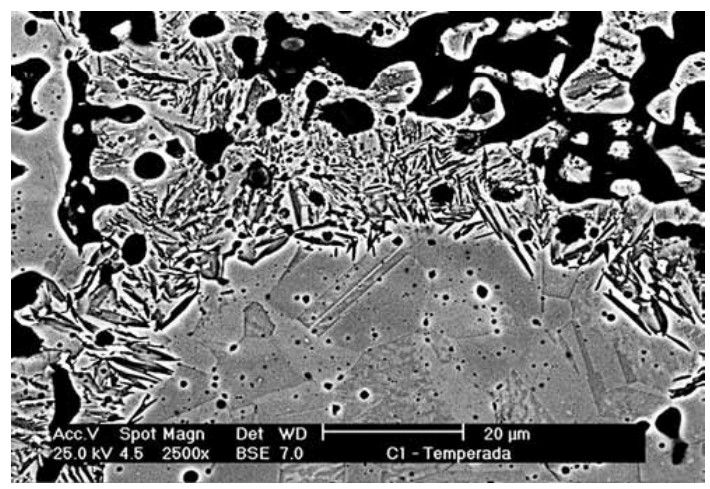

Quando estudamos metais e cerâmicas por microscopia eletrônica de varredura com elétrons retroespalhados (BSE-SEM), o feixe de elétrons utilizado para gerar as imagens interage com os elétrons dos átomos do material, provocando o espalhamento de elétrons em diferentes direções. Um detector específico coleta os elétrons retroespalhados, e o sinal é processado para gerar uma imagem, com contrastes entre o branco e preto, conforme ilustração a seguir:Qual a relação do peso molecular dos componentes do material com a cor da imagem?
AQuanto mais escura a imagem, maior o número atômico; no entanto, não é permitida a obtenção dos valores dos números atômicos dos componentes da amostra.
BQuanto mais clara a imagem, maior o número atômico; no entanto, não é permitida a obtenção dos valores dos números atômicos dos componentes da amostra.
CEsse tipo de microscopia não permite obter informações sobre os números atômicos do material.
DQuanto mais clara a imagem, maior o número atômico e, também, torna-se possível verificar os valores dos números atômicos dos componentes da amostra.
EQuanto mais escura a imagem, maior o número atômico e, também, torna-se possível verificar os valores dos números atômicos dos componentes da amostra.
Revelar gabarito e comentário▾
GabaritoB — Quanto mais clara a imagem, maior o número atômico; no entanto, não é permitida a obtenção dos valores dos números atômicos dos componentes da amostra.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Microscopia eletrônica de varredura com elétrons retroespalhados (BSE-SEM)
Gabarito: letra B. Em imagens de BSE-SEM, o contraste é diretamente proporcional ao número atômico médio (Z) dos elementos na região analisada: quanto maior o Z, mais elétrons retroespalhados são detectados e mais clara (brilhante) aparece a região na imagem. No entanto, essa técnica fornece apenas um contraste relativo — não permite determinar os valores absolutos dos números atômicos dos componentes da amostra. Essa é a relação correta entre o peso molecular (número atômico) e a cor da imagem.
A microscopia eletrônica de varredura (SEM) é uma técnica de caracterização de materiais que utiliza um feixe de elétrons para varrer a superfície da amostra. Quando o feixe primário interage com a matéria, diversos sinais são gerados, entre eles os elétrons retroespalhados (backscattered electrons, BSE). Esses elétrons são provenientes do espalhamento elástico dos elétrons do feixe com os núcleos atômicos da amostra, e sua intensidade depende fortemente do número atômico (Z) dos elementos presentes.
A probabilidade de retroespalhamento aumenta com o número atômico: elementos mais pesados (maior Z) retroespalham mais elétrons do que elementos leves (menor Z). Por isso, em uma imagem formada por elétrons retroespalhados, as regiões contendo elementos de maior número atômico aparecem mais claras (brilhantes), enquanto as regiões com elementos mais leves aparecem mais escuras. Esse contraste é chamado de contraste de número atômico (ou contraste Z).
É importante destacar que o contraste em BSE-SEM é relativo — ele permite comparar qualitativamente as regiões da amostra (qual é mais pesada ou mais leve), mas não fornece diretamente os valores absolutos dos números atômicos. Para obter a composição química quantitativa, utiliza-se a espectroscopia de energia dispersiva (EDS ou EDX), que é um acessório acoplado ao SEM e detecta os raios X característicos emitidos pela amostra.
A pegadinha desta questão está em associar o contraste da imagem com a possibilidade de obter os valores numéricos dos números atômicos. A banca explora a confusão entre o contraste relativo (que a técnica fornece) e a análise quantitativa (que exige EDS). O candidato que sabe que "mais claro = maior Z" pode marcar a alternativa D, mas ela está incorreta justamente porque afirma que é possível verificar os valores dos números atômicos, o que não é verdade para a imagem BSE isoladamente.
Guarde a fronteira: contraste BSE = informação qualitativa sobre Z (claro = pesado, escuro = leve); análise quantitativa de Z = EDS/EDX. É exatamente nessa distinção que as alternativas se dividem.
Caso
Relação cor (clara/escura) vs. Z
Possibilidade de obter valores absolutos de Z
Resultado
A
Escura = maior Z (invertida)
Não permitida (correta)
Incorreta
B
Clara = maior Z (correta)
Não permitida (correta)
Correta (gabarito)
C
Nenhuma informação sobre Z (falsa)
Não permitida (correta)
Incorreta
D
Clara = maior Z (correta)
Permitida (falsa)
Incorreta
E
Escura = maior Z (invertida)
Permitida (falsa)
Incorreta
Contraste BSE-SEM: Relação com número atômico (Z) (Maior Z → mais claro, Menor Z → mais escuro); Natureza da informação (Qualitativa (relativa), Não fornece valores absolutos); Quantificação exige EDS/EDX
Alternativa A — ❌ Incorreta
Inverte a relação: afirma que quanto mais escura a imagem, maior o número atômico. Na realidade, é o oposto — regiões escuras correspondem a elementos de menor número atômico, pois retroespalham menos elétrons. A segunda parte ("não é permitida a obtenção dos valores") está correta, mas a relação principal está errada.
Alternativa B — ✅ Correta ⟵ GABARITO
Apresenta a relação correta: quanto mais clara a imagem, maior o número atômico (mais elétrons retroespalhados). E também acerta ao afirmar que não é possível obter os valores absolutos dos números atômicos apenas com a imagem BSE — o contraste é relativo, e a quantificação exige técnicas complementares como EDS.
Alternativa C — ❌ Incorreta
Afirma que a técnica não permite obter nenhuma informação sobre os números atômicos. Isso é falso: a imagem BSE fornece justamente o contraste de número atômico, permitindo distinguir qualitativamente regiões com elementos mais pesados ou mais leves. A técnica não dá os valores absolutos, mas dá informação relativa sobre Z.
Alternativa D — ❌ Incorreta
Acerta na primeira parte (quanto mais clara, maior o número atômico), mas erra na segunda: afirma que é possível verificar os valores dos números atômicos. A imagem BSE não permite essa quantificação — o contraste é apenas relativo. Para obter os valores, seria necessário o EDS.
Alternativa E — ❌ Incorreta
Erra na primeira parte (inverte a relação: escuro = maior Z) e também na segunda (afirma que é possível verificar os valores). Ambas as afirmações estão incorretas.
NÃO CAIA NESSA!
A banca explora a confusão entre o contraste relativo de número atômico (que a imagem BSE fornece) e a análise quantitativa (que exige EDS). O candidato que sabe que "claro = pesado" pode marcar a alternativa D, mas ela erra ao afirmar que é possível obter os valores absolutos. Lembre-se: BSE dá contraste qualitativo; EDS dá quantificação.
PEGA ESSA DICA!
Para questões de microscopia, monte uma tabela mental: BSE → contraste de Z (claro = pesado, escuro = leve) → informação qualitativa; EDS → raios X característicos → informação quantitativa (valores de Z). Essa distinção resolve a maioria das questões sobre o tema.
