Questão de Noções de Informática — Pacote de Aplicativos: Microsoft Office, BrOffice, OpenOffice e LibreOffice — VUNESP 2025

Microsoft Excel: Tipos de Gráficos

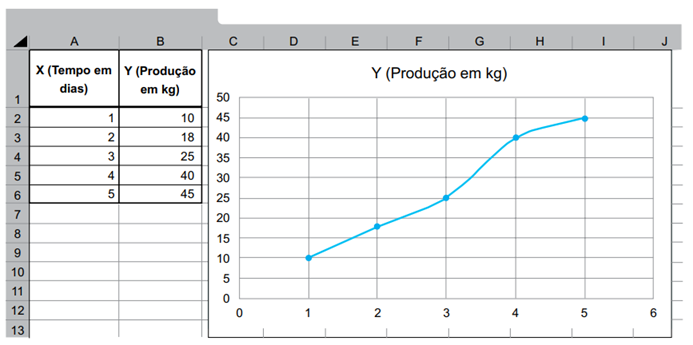

Gabarito: letra D. O gráfico apresentado é um gráfico de Dispersão com linhas retas e marcadores, pois utiliza pontos de dados (marcadores) conectados por segmentos de linha reta para representar a relação entre duas variáveis numéricas (Tempo e Produção).

No Microsoft Excel, o gráfico de dispersão (também conhecido como gráfico XY) é a ferramenta padrão para plotar pares de valores numéricos. Quando o usuário seleciona a opção de "Dispersão com linhas retas e marcadores", o software exibe os pontos de dados individuais e os une por linhas retas, exatamente como ilustrado na figura, onde cada par (1, 10), (2, 18), (3, 25), (4, 40) e (5, 45) é claramente marcado e conectado.

Alternativa A — ❌ Incorreta

O gráfico de Radar exibe dados em um formato circular, com eixos que partem do centro, assemelhando-se a uma teia de aranha. Ele é utilizado para comparar valores agregados de várias séries de dados, o que não é o caso da representação de uma relação XY simples.

Alternativa B — ❌ Incorreta

O Histograma é um tipo de gráfico de colunas que agrupa dados em intervalos (bins) para mostrar a distribuição de frequência de um conjunto de dados. A figura não apresenta faixas de valores ou frequências, mas sim pontos específicos de uma série temporal.

Alternativa C — ❌ Incorreta

O gráfico de Linha 2D é geralmente utilizado para mostrar tendências ao longo do tempo, mas, no Excel, ele trata o eixo horizontal como categorias (rótulos) e não como valores numéricos contínuos. Em um gráfico de linha, se os intervalos no eixo X não fossem uniformes, a representação seria distorcida, ao passo que o gráfico de dispersão mantém a escala numérica correta.

Alternativa E — ❌ Incorreta

O Diagrama de caixa (boxplot) é uma ferramenta estatística avançada que resume a distribuição de um conjunto de dados através de quartis, mediana e valores atípicos (outliers). A imagem fornecida não exibe essas métricas estatísticas, apenas a plotagem direta dos pontos de dados.
