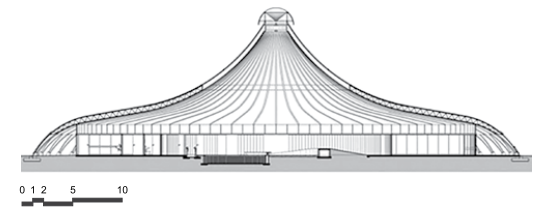

Considere a figura a seguir, um corte de um dos edifícios que compõem o conjunto Sarah Brasília Lago Norte, da Rede Sara de serviços de saúde, projetado pelo arquiteto João Filgueiras Lima.
(Arquivo pessoal; imagem usada com autorização)Pode-se observar no desenho um conjunto de linhas que convergem para o eixo de simetria da estrutura de cobertura. A variação da distância entre essas linhas corresponde à representação, segundo a convenção de desenho técnico, da
(Arquivo pessoal; imagem usada com autorização)Pode-se observar no desenho um conjunto de linhas que convergem para o eixo de simetria da estrutura de cobertura. A variação da distância entre essas linhas corresponde à representação, segundo a convenção de desenho técnico, da- Acurvatura convexa da face externa da cobertura, revertendo para côncava nas bordas, representada pelo desenho sinuoso das linhas.
- Bdistribuição de elementos estruturais ao longo do vão pelo qual passa o corte, correspondendo o espaçamento das linhas à variação dos esforços solicitantes.
- Ccurvatura horizontal da superfície, como efeito da projeção de linhas, imaginárias ou existentes, sobre o plano de projeção.
- Dconformação de efeitos decorativos em uma parede de fundo que aparece em vista no desenho.
- Econformação de elementos de suporte de um forro que flutua sobre o espaço interno do edifício.
