Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — VUNESP 2026

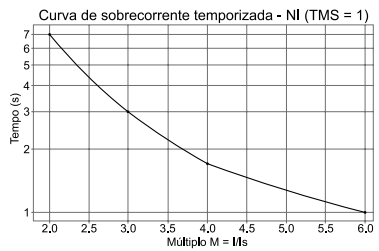

Em um alimentador de 13,8 kV, é utilizado um relé de sobrecorrente temporizado de tempo inverso (função ANSI 51) para proteção de sobrecorrente. O relé tem corrente de partida (pick-up) Is = 300 A e Time Multiplier Setting (TMS) igual a 0,20. Há também uma proteção instantânea (função ANSI 50) ajustada para atuar em 10 vezes Is com tempo fixo de 0,10s. O tempo de atuação da função 51 pode ser obtido usando a curva obtida para TMS = 1 a seguir:Durante uma falta no alimentador, a corrente medida pelo relé é de 900 A. Assinale a alternativa que apresenta corretamente o tempo de atuação da proteção do alimentador.

1. A0,40s
2. B0,60s
3. C0,20s
4. D0,10s
5. E3,00s
