Questão de Eletricidade — Circuitos Elétricos em Eletricidade — VUNESP 2026
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- vu119268
- Banca
- VUNESP
- Órgão
- SAAEB
- Ano
- 2026
- Nível
- Médio
- Cargo
- Eletricista
Um motor de indução trifásico blindado está instalado em um equipamento industrial e é acionado por uma chave de partida direta manual, conforme o diagrama unifilar mostrado na figura a seguir:

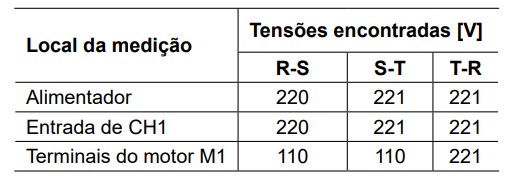

O motor não parte ao ser acionada a chave CH1. Foram medidas as tensões do alimentador (antes dos fusíveis), após os fusíveis (antes de CH1) e após a chave CH1 ligada (terminais do motor), e os valores de tensão encontrados foram os seguintes:
O defeito apresentado pelo equipamento é
O motor não parte ao ser acionada a chave CH1. Foram medidas as tensões do alimentador (antes dos fusíveis), após os fusíveis (antes de CH1) e após a chave CH1 ligada (terminais do motor), e os valores de tensão encontrados foram os seguintes:O defeito apresentado pelo equipamento é- Afusível da fase R queimado.
- Bfalta da fase T de alimentação.
- Ccontato da fase S de CH1 aberto.
- Dfusível da fase S queimado.
- Econtato da fase R de CH1 aberto.
