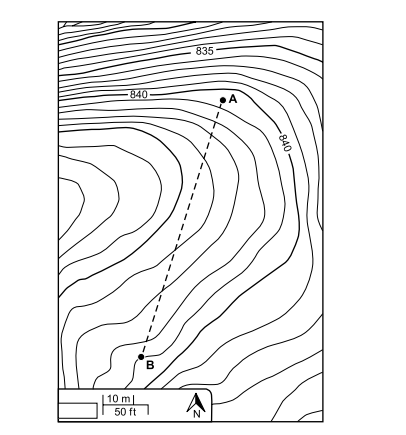

Considere os pontos A e B, marcados na figura a seguir, e o segmento de reta A-B entre eles, de comprimento pouco inferior a 100 m, no qual será implantada um trecho retilíneo de rua com largura igual a 10 m:
Pelas declividades naturais do terreno, sabe-se que é possível ligar os dois pontos por uma linha reta, em planta, sem grande movimentação de terra. Deseja-se evitar, no trecho de rua a ser projetado, cortes e aterros com altura maior que 1,5 m, por motivos ambientais e de desenho urbano. Pelas características de via local e pelas características da geometria do greide vertical, foi fixado em 20 m o comprimento “L”, medido como distância horizontal entre os pontos, da curva de concordância vertical a ser definida no greide AB.Dentre as alternativas, o perfil vertical (greide) de um trecho retilíneo de via ligando os pontos A e B, nessas condições, será formado por um mínimo de
Pelas declividades naturais do terreno, sabe-se que é possível ligar os dois pontos por uma linha reta, em planta, sem grande movimentação de terra. Deseja-se evitar, no trecho de rua a ser projetado, cortes e aterros com altura maior que 1,5 m, por motivos ambientais e de desenho urbano. Pelas características de via local e pelas características da geometria do greide vertical, foi fixado em 20 m o comprimento “L”, medido como distância horizontal entre os pontos, da curva de concordância vertical a ser definida no greide AB.Dentre as alternativas, o perfil vertical (greide) de um trecho retilíneo de via ligando os pontos A e B, nessas condições, será formado por um mínimo de- Aduas curvas côncavas, partindo de A e de B, formadas por arcos de circunferência tangentes a um segmento de reta com declividade constante.
- Bdois trechos de declividades constantes, sendo que se o trecho que parte de A tiver sinal positivo, o trecho que chega a B terá sinal negativo; e esses trechos serão concordados entre si por uma curva côncava, formada por um arco de circunferência tangente aos dois segmentos.
- Cdois trechos de declividades constantes, sendo que se o trecho que parte de A tiver sinal positivo, o trecho que chega a B terá sinal negativo; e esses trechos serão concordados entre si por uma curva convexa, formada por um arco de circunferência tangente aos dois segmentos.
- Ddois trechos de declividades constantes, sendo que se o trecho que parte de A tiver sinal positivo, o trecho que chega a B terá sinal negativo; e esses trechos serão concordados entre si por uma parábola côncava.
- Edois trechos de declividades constantes, sendo que se o trecho que parte de A tiver sinal positivo, o trecho que chega a B terá sinal negativo; e esses trechos serão concordados entre si por uma parábola convexa.
