Questão de Edificações — Sistemas e Processos Construtivos — VUNESP 2012
EdificaçõesSistemas e Processos Construtivos
- Código
- vu125866
- Banca
- VUNESP
- Órgão
- SPTrans
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Edificações

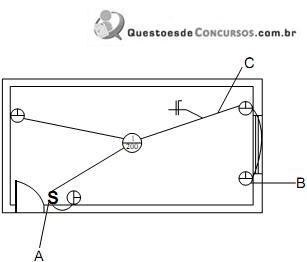

A figura representa a planta de instalações elétricas de um dos cômodos de uma residência.
Os símbolos indicados por A, B e C representam, respectivamente,
Os símbolos indicados por A, B e C representam, respectivamente,- Aeletroduto com condutores fase e neutro, interruptor intermediário, tomada média em 127 V.
- Binterruptor simples, tomada baixa em 127 V, eletroduto com condutores fase e neutro.
- Cinterruptor paralelo, tomada no piso em 220 V, eletroduto com condutores fase e terra.
- Dcaixa de distribuição de telefonia, interruptor paralelo, eletroduto com condutores fase e retorno.
- Equadro de medição, ponto para telefone, eletroduto com condutores terra e retorno.
