Questão de Engenharia Civil — Vigas — VUNESP 2019

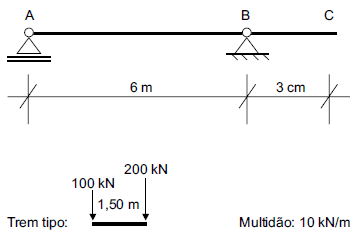

Traçando a linha de influência para a viga simplesmente apoiada com balanço à direita, submetida ao carregamento representado pela multidão e o trem tipo indicados na figura, e calculando o valor do máximo momento fletor no meio do vão entre A e B, obtém-se

1. A360 kNm.
2. B420 kNm.
3. C480 kNm.
4. D520 kNm.
5. E600 kNm.
