Questão de Engenharia Elétrica — Álgebra Booleana e Circuitos Lógicos — VUNESP 2019

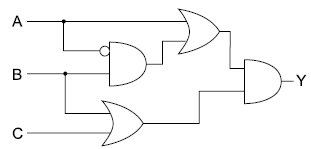

Analise o seguinte diagrama elétrico. A expressão booleana simplificada que representa corretamente o diagrama elétrico é:

1. A$Y = A + \overline{A}BC$
2. BY = A + BC
3. CY = AB + C
4. DY = AC + B
5. EY = BC
