Questão de Engenharia Civil — Treliças — VUNESP 2020

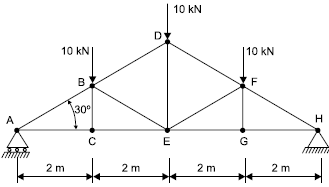

Considere a tesoura de madeira da cobertura de uma edificação. O esforço axial na barra AB é, em módulo, igual a

1. A10 kN.
2. B15 kN.
3. C20 kN.
4. D25 kN.
5. E30 kN.
