Questão de Engenharia Civil — Treliças — VUNESP 2020

Engenharia CivilTreliças
Código
vu142586
Banca
VUNESP
Órgão
Pref Cananéia
Ano
2020
Cargo
ECiv ( )

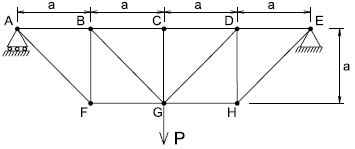

A treliça da figura está submetida a uma carga concentrada (P) no nó G. As barras tracionadas da treliça sãoImagem associada para resolução da questão
  1. AAB, BC, CD, DE, BF, DH.
  2. BAF, HE, BF, DH.
  3. CAB, AF, BF, DE, DH, HE.
  4. DBC, CD, FG, GH.
  5. EAF, FG, GH, HE, BG, GD.
Revelar gabarito e comentário

GabaritoE — AF, FG, GH, HE, BG, GD.
